意義
在電力電網中，高壓電纜運用得越來越普及，但在實際運行過程中，由于現場外部環境劣化、外力物理故障，電纜頭制作工藝質量差等問題，電纜頭故障發生概率較高，容易產生爆炸事故。在已發生的電力電纜故障中，70%左右是電纜頭事故。其中電纜接頭連接金屬表面處理不佳、加工時導體受損、導體連接芯線不到位、壓接壓力不夠、空隙過大等原因?qū)?dǎo)致電纜接頭內部阻抗增大，發熱增加，引起電纜接頭故障。電纜接頭的絕緣比電纜本體厚重，電纜接頭絕緣材料散熱不如電纜本體原廠材料，電纜接頭外部安裝電纜接頭防爆盒等因素影響電纜接頭散熱。用電高峰期，用電密集區域電纜處于滿負荷臨界值，電纜接頭發熱量呈指數級上升，電纜接頭隱患將引起供電故障。傳統的電纜運維檢修方式主要是離線監測，存在實時性差、運維試驗間隔周期太長，工作效率低，人力物力消耗大等問題。
功能
測溫探頭是用于實時監測電纜接頭芯體溫度溫度的重要設備，其功能主要包括以下幾個方面：
1、實時溫度監測：電纜測溫探頭能夠?qū)崟r(shí)監測電纜的溫度變化，提供及時的溫度數據。
2、故障預警：通過監測電纜溫度，可以及時發現電纜過熱或異常升溫的情況，預警可能的故障風險。
3、安全保障：及時發現電纜溫度異常可以采取相應的安全措施，防止因電纜故障引發的火災或其他安全事故。
4、延長電纜壽命：通過對電纜溫度的監測和控制，可以避免電纜因長時間高溫運行而加速老化，延長電纜的使用壽命。
5、節能減排：有效監測和管理電纜溫度可以減少能量損耗，提高能源利用效率，有助于節能減排。
6、運行優化：通過分析電纜溫度數據，可以優化電纜的運行條件，提高設備的運行效率和可靠性。

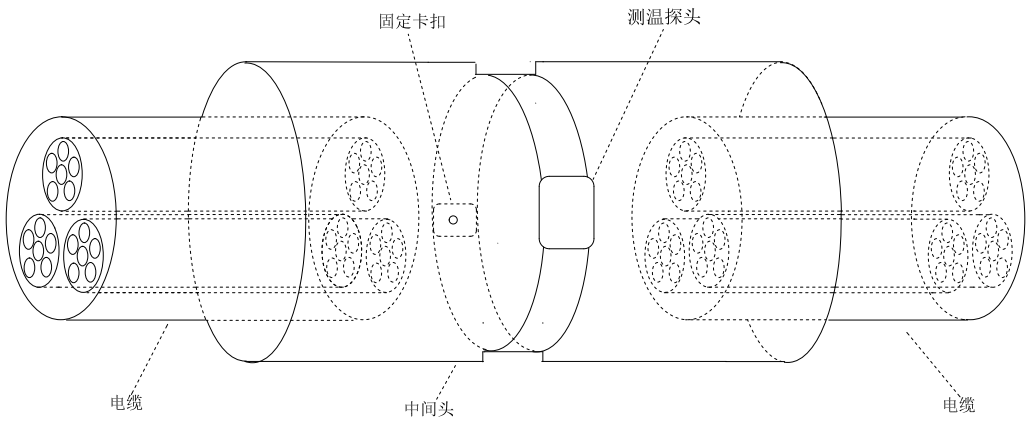

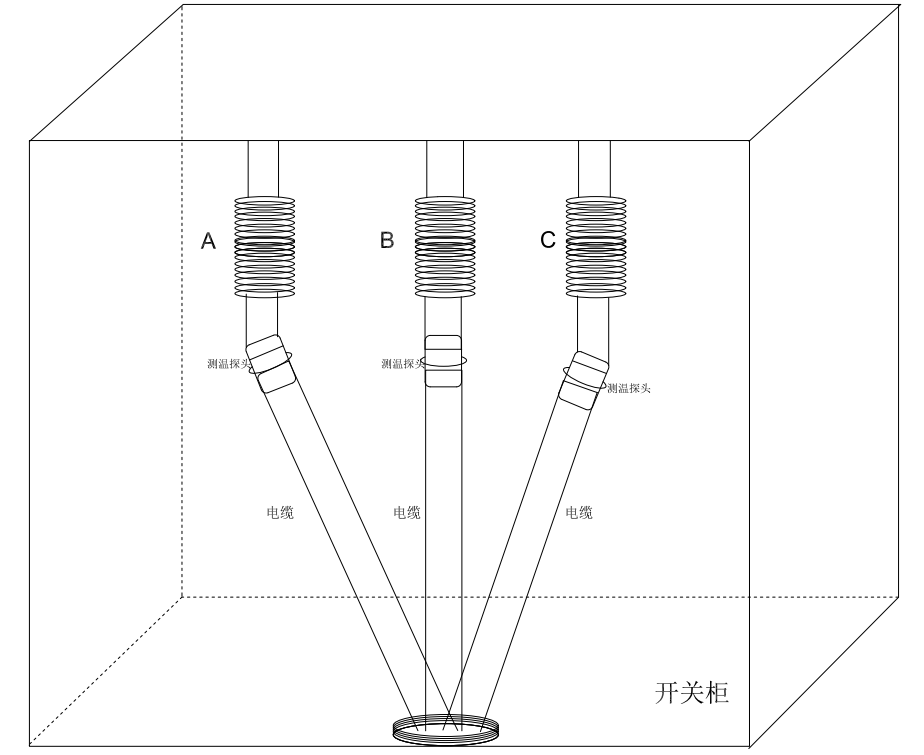

圖示模塊安裝圖
在電纜中間頭、終端頭安裝測溫模塊的目的主要是為了監測電纜接頭處的溫度，以確保連接穩定并避免電纜接頭處過熱導致的故障。電纜中間頭、終端頭是電纜系統中關鍵的部分，其質量和穩定性直接影響整個電纜系統的運行效果。安裝測溫模塊可以實時監測電纜接頭的溫度變化，一旦發現溫度異常可以及時采取相應措施，防止出現安全隱患。

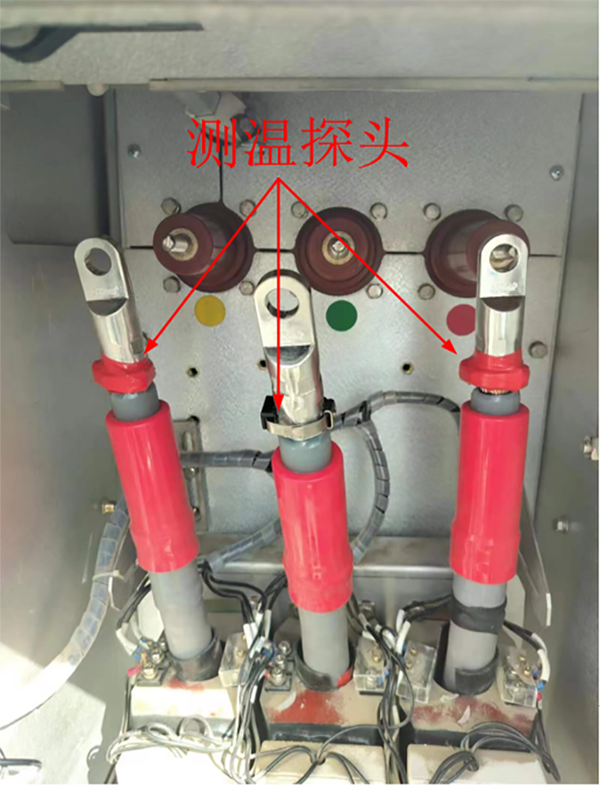

現場施工圖示
