產品簡介
電纜頭測溫監測儀通過自取電的方式進行供電，節省了空間和成本，自取點也確保了設備的壽命不會因?yàn)楣╇姷脑蚩s短，在工作期間處理器把溫度采集模塊采集到的數據通過LORA模塊發往中繼器，中繼器上的LORA模塊接受到數據后處理器利用4G模塊把測溫?cái)?shù)據發往后臺系統，完成一個完整的工作內容。接地電流的采集也是同理，利用零磁通互感器采集電流，從而完成數據的上傳。
產品優點
1、及時報警：電纜頭測溫裝置可以實時監測電纜頭的溫度變化，并在溫度超過設定閾值時發出警報。這可以幫助操作人員及時采取措施，避免電纜頭因過熱而造成故障、損壞或火災等安全風險。
2、高精度測量：電纜頭測溫裝置采用高精度的溫度傳感器，可以提供準確的溫度測量結果。這有助于精確判斷電纜頭的溫度狀態，及時發現溫度異常或過高的情況。
3、無損檢測：電纜頭測溫裝置采用非接觸式溫度感應技術，無需對電纜頭進行任何破壞性的檢測操作。這對于保護電纜頭的完整性和延長電纜頭的使用壽命非常重要。
4、遠程監控：電纜頭測溫裝置通常具備遠程監控功能，可以通過網絡或無線傳輸方式將實時的溫度數據傳送到監控中心或相關控制設備。這種遠程監控能力使得操作人員可以在遠程位置實時了解電纜頭溫度的狀態，并及時采取相應的措施。
5、 數據記錄與分析：電纜頭測溫裝置通常具備數據記錄和分析功能，可以長期記錄電纜頭溫度的變化，并生成溫度曲線圖或報告等。這為后續的數據分析、故障診斷以及設備運維提供了重要的參考依據。
使用條件
1、安裝位置：裝置應安裝在電纜接頭附近，以便準確監測接頭的溫度變化。確保安裝位置便于維護和監測數據的采集。
2、供電條件：監測裝置通常需要接入電力系統以保持正常工作，確保有穩定的電源供應，以保證裝置的正常運行。
3、環境條件：監測裝置應放置在干燥、通風良好的環境中，避免潮濕和灰塵等對設備的影響，確保設備運行的穩定性和準確性。
4、數據傳輸要求：監測裝置通常需要通過網絡或其他方式將采集到的數據傳輸至監控系統，因此需要確保數據傳輸?shù)姆€(wěn)定性和安全性。
5、定期維護：監測裝置需要定期進行維護和檢查，確保設備的正常運行和數據的準確性，及時處理可能出現的故障。
電纜頭測溫報告
試驗項目 | 試驗?zāi)康?/p> | 試驗步驟 | 結論 |
溫度監測儀自取電 |
為了保證采集模塊及通訊模塊電源部分長期穩定正常工作，通過電纜感應自取電的供電方式來保障溫度監測儀可以正常工作 | 給電纜通5A電流，接收溫度監測儀發回的數據報文，分析采集到的溫度數據情況 | 溫度監測儀自取電模塊工作正常，設備穩定返回電纜頭現場溫度數據。 |
溫度的測量
| 在模塊供電正常的情況下，需要確定溫度采集的穩定性和準確度 | 獲取現場電纜頭溫度數據，結合試驗環境的溫度判斷電纜頭采集溫度采集精度。 | 采集到的溫度與試驗環境溫度偏差±1℃ |
通訊測試 | 數據是否可以穩定的獲取；穩定通訊的極限距離是多遠，以便適應多種工作環境 | 主動對溫度監測儀發出招測指令，并且觀察返回?cái)?shù)據，調整招收距離，總結出通訊的極限距離 | 40m內可以穩定獲取監測儀返回的現場溫度數據 |
局部放電
| 對電纜進行局部放電的測試，觀察溫度監測儀對電纜頭正常運行有沒有影響 | 電纜局部放電測試，通電后觀察電纜健康 | 15kv <10pc，耐壓； 對電纜正常工作不影響 |
39KV耐壓測試 | 依據相關國家標準對電纜進行39KV耐壓測試，觀察溫度監測儀對電纜頭工作有沒有影響 | 電纜5分鐘39KV耐壓測試，通電后觀察電纜健康狀況 | 不擊穿； 對電纜正常工作不影響 |
設備工作流程圖

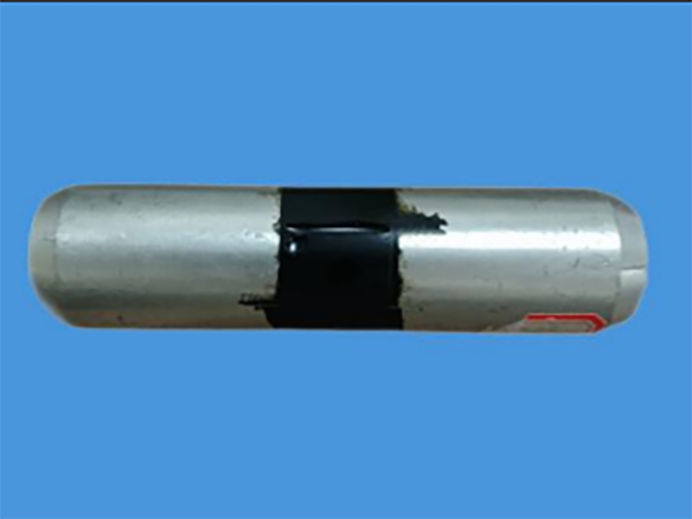

產品展示

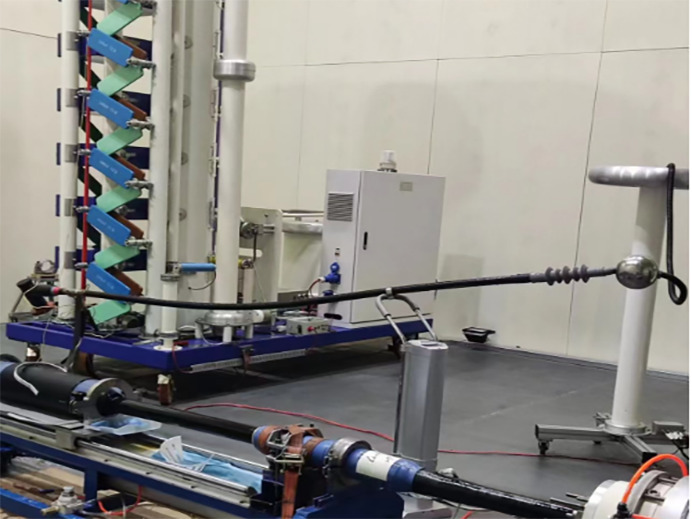

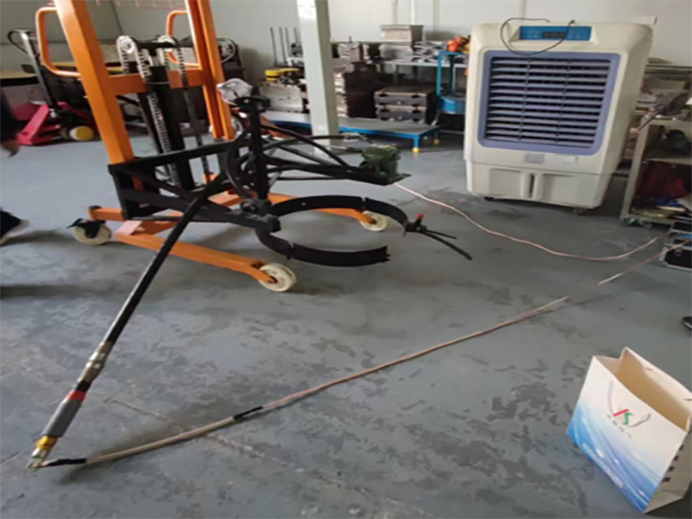

現場測試
