我公司于2013.4為安徽某地區35kV變電站安裝自主生產的KD-DTMTII型智能數字式避雷器在線監測儀，采用高精度零磁通泄漏電流傳感器，主要監測避雷器全電流、阻性電流、動作時間、現場溫濕度，目前現場運行情況正常。
1、實現的功能包括：
1、高精度監測：測量值參照避雷器泄漏電流測量國家標準，部分測量值精度優于國家標準；
2、多路監測：可以同時監測三只避雷器進行狀 況下的全電流及阻性電流；
3、報警電流設置：用戶可以根據不同工況的泄漏電流大小對兩級報警電流值進行設置；
4、報警功能：實現對避雷器泄漏電流大小的監測，采用聲光報警方式提示；
5、斷電記憶功能：內置的大容量存儲芯片，可以記錄下每一只避雷器動作次數及每次動作時間；
6、時間設置功能：用戶可以通過按鍵對儀器內部的系統時間進行設置；
7、實時顯示：避雷器泄漏電流的全電流、阻性電流、溫濕度、動作次數、母線電壓等監測信息的實時更新，并以液晶屏動態顯示。

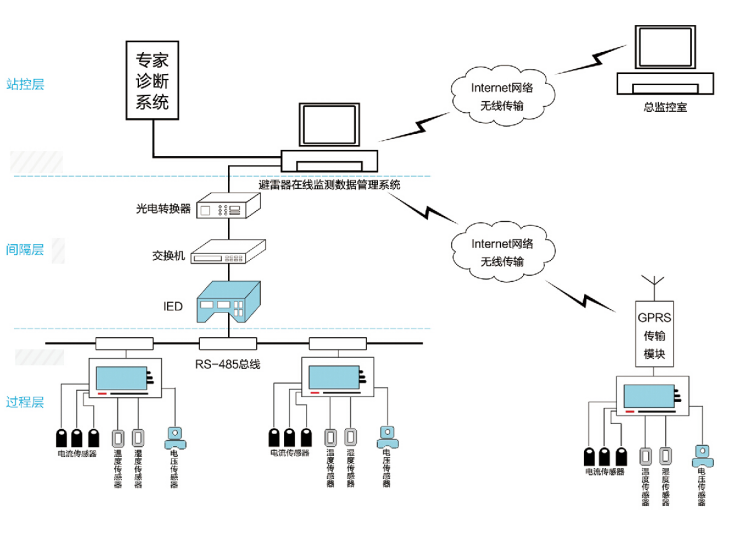

2、數據傳輸示意圖
3、技術指標
| 序號 | 名稱 | 單位 | 參數 |
| 1 | 耐受4/10 μs 沖擊電流 | kA | >100 kA |
| 2 | 耐受2ms方波沖擊電流 | A | >1000 A |
| 3 | 最低動作電流 | A | 50A |
| 4 | 避雷器預警泄漏全電流 | mA | 1mA |
| 5 | 避雷器泄漏全電流測量誤差 | \ | <5% |
| 6 | 阻性電流測量范圍 | uA | 0~10000 |
| 7 | 雷電計數測量及發送周期 | h | 實時 |
| 8 | 避雷器雷電電流測量及發送周期 | h | 1 |
| 9 | 避雷器泄漏電流測量及發送周期（天） | 天 | 1 |
| 10 | 電網電壓適用范圍 | kV | 10-1000 kV |
| 11 | 整機功耗 | W | < 2.5W |
| 12 | 供電方式 | \ | 電源/光伏電源 |

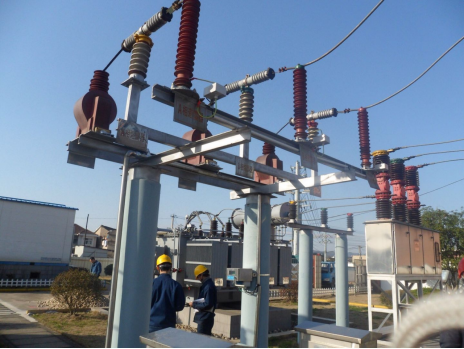

4、現場施工圖
